无扇叶风扇工作原理及部件图解
发布时间:2018-03-02

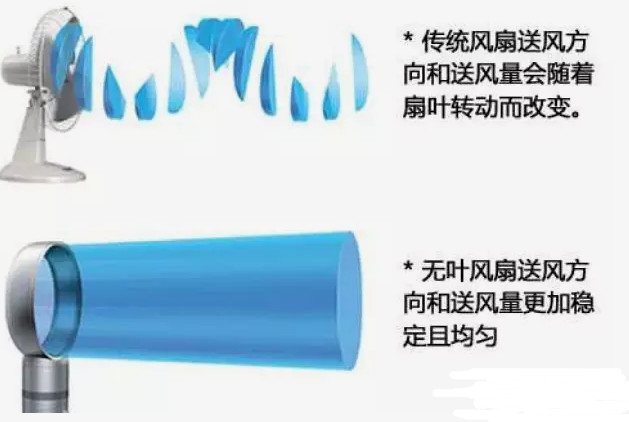

一、无叶风扇的工作原理为:

基座中带有的40瓦电力马达每秒钟将33升的 空气吸入风扇基座内部,经由气旋加速器加速后,空气流通速度最大被增大16倍左右,经由无叶风扇扇头环形内唇环绕,其环绕力带动扇头附近的空气随之进入扇头,并以高速度向外吹出。



二、结构外观:

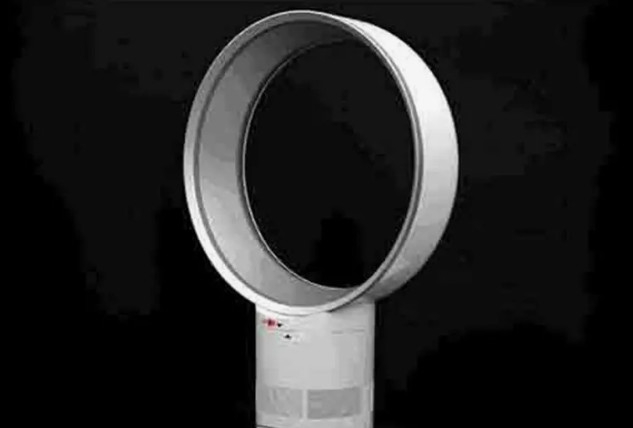

1、整体外观

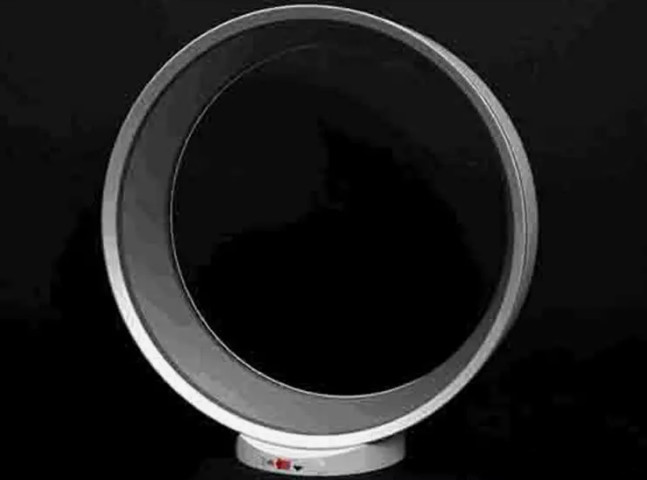

2、出风框部分

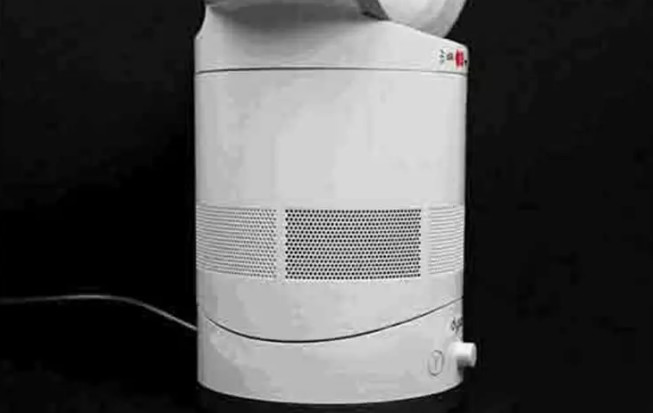

3、底座下面是布满密孔的进风口

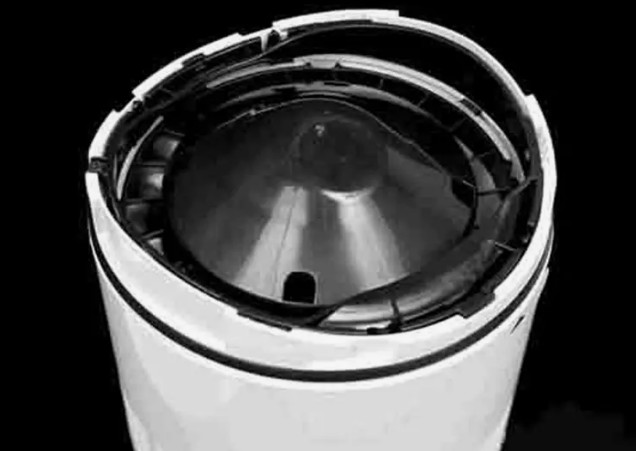

4、底座上有一层水平扇叶,把空气吹进出风框内

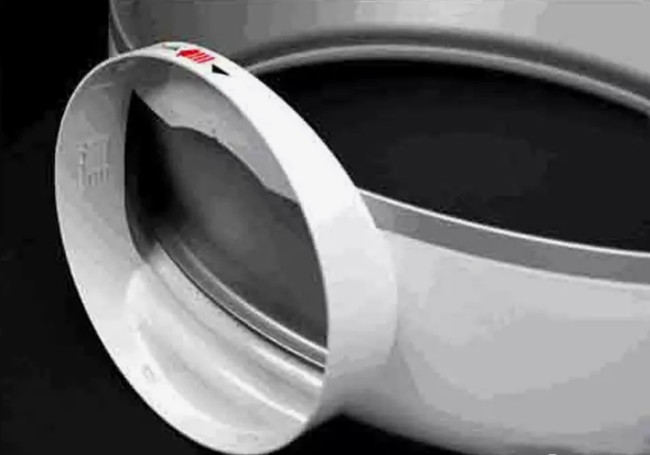

5、出风框与底座相接的卡口

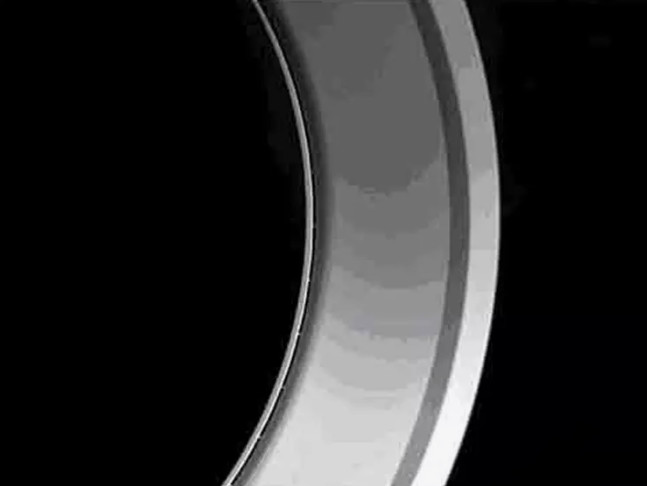

6、出风框的出风口缝隙

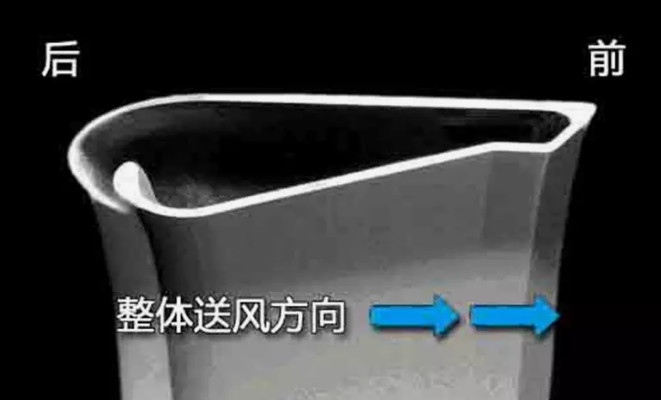

7、出风框的横截面示意图

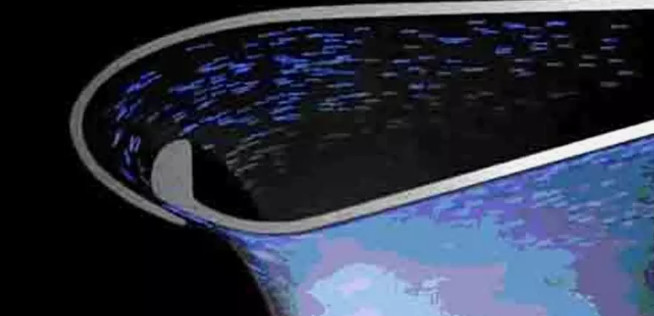

8、空气在出风框内腔的流动方向



三、结构配件:

一、混流式叶轮:集合了航天领域涡轮增压器和喷气引擎的混流叶轮技术产生强大的气流。

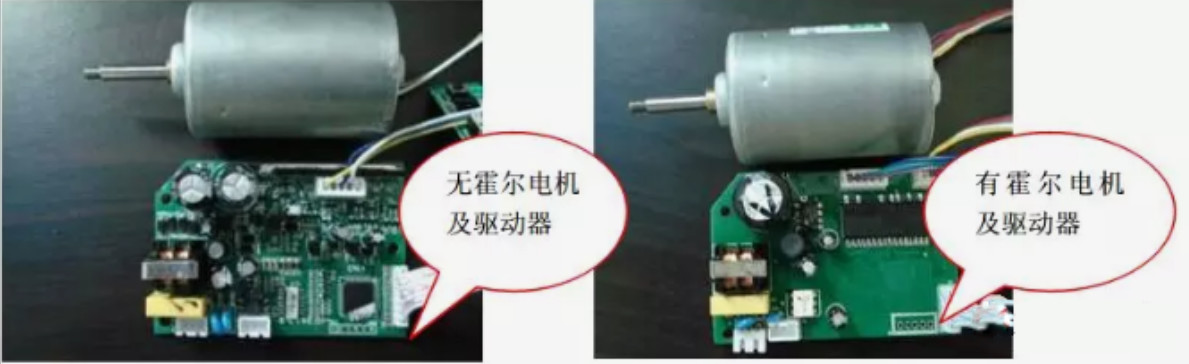

二、无刷电机:高效节能,每分钟达到10000转,是传统电机转速10倍。

三、LED灯盖:光触媒杀菌,驱蚊。

四、触摸式倾斜:就其本身的重力重心支点,可用手压的方式来改变风扇的角度。
